基于RS485与PROFIBUS-DP通讯的400万选矿过滤间螺杆空压机控制系统设计与监控

本 文 主 要 介 绍 了 400万 选 矿 过 滤 间 12 台螺 杆 空 压 机 控 造 零碎 ． 通 过 RS485接 心取 PROFIBUS—DP的 通 讯 ，再 通 过 以 太 网 完成 取 中间 变电 所 网闭 停止 通信 。对 螺杆 空压 机 运转 参数进 止监 控 的进程

闭 键 词 ：通信 ；MODBUS；PROFIBUS; WL-ABD3010

柳钢400万选矿厂12台螺杆空压机节制 零碎采取的是Model 301ETK1173 系列产物，该产物运用的是__MODBUS __通信体例，而取上位监控机通信的下位节制零碎是CompactLogix 系列产物，采取的是MVI69-PDPMV1通信模块，MVI69-PDPMV1 通信模块只能完成__PROFIBUS-DP__收集通信。要完成螺杆空压机节制零碎取上位操 做机之间的通信，便需求把螺杆空压机节制零碎取CompactLogix 节制零碎衔接起去。两种通信和谈没法完成间接通信，必需颠末和谈转换。

为完成两种和谈的转换Model 301ETK1173处置器RS485 接心所运用的MODBUS和谈，CompactLogix零碎MVI69-PDPMV1通信模块所运用的PROFIBUS 和谈需求用 WL-ABD3010和谈转换器将它们衔接起去，从而完成 MODBUS转 PROFIBUS收集通信衔接。经过通 讯体例从现场运转的螺杆空压机装备运转数据 读与到CompactLogix 零碎中，正在上位机绘里中显现，完成对螺杆空压机的装备运转情况的监 视功用，知足消费需求!

2 MODBUS 转 PROFIBUS网闭的硬件接线

螺杆空压机节制零碎采取的是 Model 301ETK处置器，经过 RS232 接心衔接 RS432/RS485转化器，将RS232 转化为RS485接心数据，经过硬件连线衔接 WL-ABD3010协 议 转 换 器 ， 将 RS485 接 心 数 据 传 收 到 PROFIBUS-DP 网 络 ， 由 DP 网 络 传 收 到 CompactLogix零碎。

和谈转换器将 RS485 接心数据传收到 PROFIBUS-DP 收集，12台螺杆空压机对应12 台和谈转换器，以后经过DP 头将1-3#空压机 为一组，4-12#空压机为别的一组，串连衔接正在 一同，最初进进中继器12,衔接到 CompactLogix 零碎中，理想数据的读与。

2.1 __MODBUS转 PROFIBUS __网闭 WL-ABD3010 拨码开闭设置

(1)设置RS85任务体例为主站(on);

(2)1-12#螺杆空压机__PROFIBUS DP__从站地点是14-25;

2.2螺杆空压机节制零碎设置

(1)波特率(9600Kbit/sec);

(2)读与数据位(8位);

(3)偶奇校验(8位无校验1中止位NoPar-ity);

(4)1-12#螺杆空压机MODBUS从站地点 是：2-13;3 ProSoftConfigurationBuilder 对 WL-ABD3010网闭组态PB 网闭的硬件组态运用ProSoft Configura-tion Builder,

3.1通信模块战通信体例组态

400万过滤间节制零碎采取的是罗克韦我公司CompactLogix 系列产物，通信模块采取 MVI69 PDPM-V1通信模块，使用__PROFIBUS__通信体例，应用 ProSoft Configuration Builder 对WL-ABD3010网闭停止通信模块战通信体例 组态。

3.2主站、从站模块组态增加

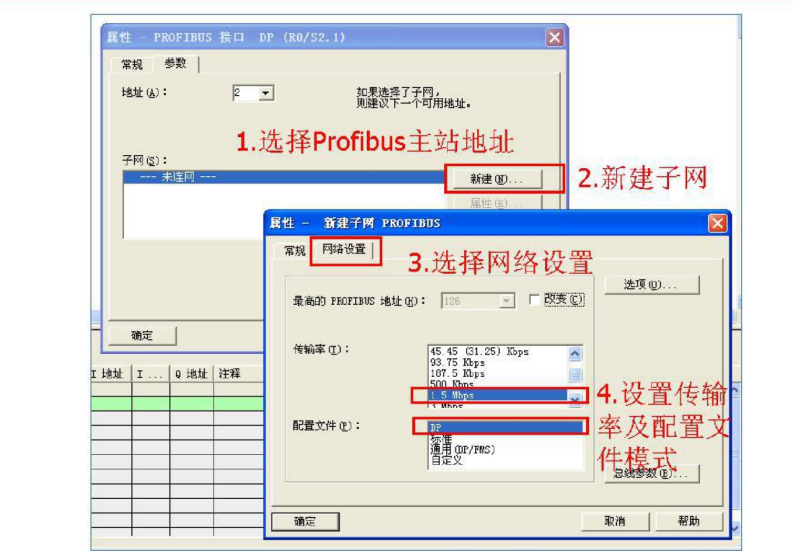

增加主站模块PROFIBUS Master,并设置主 站地点、波特率和通信体例。如图4所示。

PROFIBUS 从站地点设定组态，12台螺杆空压 机 使 用 1 2 块 WL-ABD3010 网闭，网闭正在 PROFIBUS 一侧是PROFIBUS 从站，需求设置PROFIBUS 从站地点，地点设置由产物顶里的拨 码开闭设置，并正在ProSoft Configuration Builder 停止组态。1- 12#螺杆空压机设置PROFIBUS DP 从站地点顺次为14-25

3.3 MODBUS 通信参数设置

设置Moduledata,参数设置以下表1所示。

3.4 MODBUS 读与数据区组态，包罗 MOD- BUS 数据区的从站地点、数据区的肇端地点12台螺杆空压机 MODBUS 数据区的从站地点MODBUSNO, 数据读与肇端地点为1004,地点对应：1004:空压机油分桶温度；1005:空压机排气温度。

4****组态后正在线通信状况

经过串心线将组态好的顺序下载到MVI69- PDPMV1通信模块，正在线能够曲不雅的看到通信连 接形态，面击Online-read 4 word(4xxx)检查读与 的数据，读与的数据占四个字，八个字节，每一个字节8位。最初正在CompactLogix节制零碎中增加数 据处置顺序，将读与的数据正在上位机绘里上隐 示，完成了以太网正在上位监控机绘里上显现空压 机运转参数的功用。

完成了12台螺杆空压机装备运转数据传 输到PLC 的通信功用，并正在上位机绘里上对数 据停止及时监控，给主控室操纵职员监督现场 空压机的装备运转形态战报警疑息供给了仄 台，以知足消费的需求。

5结论

收集通信是节制零碎中没有短少的一局部， 数据通信的完成不只可使我们及时监控现场 装备的运转状况，借能够经过数据趋向、装备参 数停止零碎剖析，确保装备平安波动的运转。通 过以上进程完成了螺杆空压机节制零碎取 CompactLogix 节制零碎之间通信的完成，MODBUS转 PROFIBUS的完成进程能够推行运用。
